液氨是一種無色液體，有強烈刺激性氣味的化學品，所以在運輸中要非常的注意安全。在液氨運輸會用到液氨鶴管，而液氨鶴管的設置要求也是要符合氨氣的運輸?shù)臈l件的。因此鶴管廠家講講液氨鶴管的設計要求。

　　液氨鶴管一般用于化工相關的工廠企業。液氨主要用于生產硝酸、尿素和其他化學肥料,還可用作醫藥和農藥的原料。

　　還可以用在半導體工業、冶金工業相關的工廠企業。將液氨加熱至800～850℃,在鎳基催化劑作用下,將氨進行分解,可以得到含75%H2、25%N2的氫氮混合氣體.用此法制得的氣體是一種良好的保護氣體,可以廣泛地應用于半導體工業、冶金工業大型冷凍機械設備相關的工廠企業。液氨被廣泛應用在大型冷凍設備之冷媒。

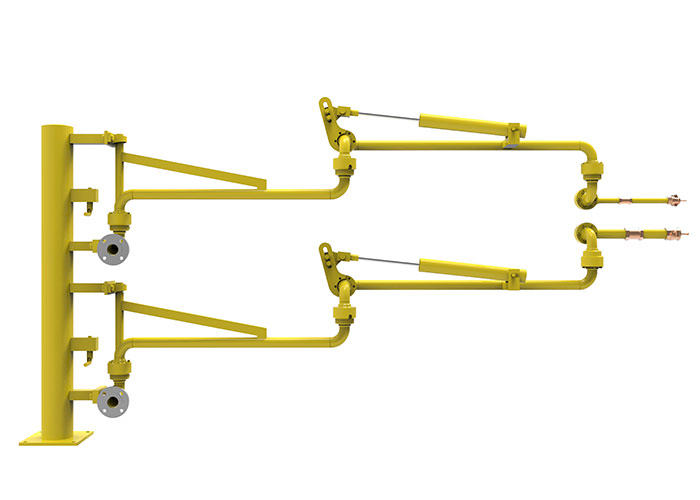

液氨鶴管的設計參數

　　1、工作壓力：0.4MPa　設計壓力：1.6MPa;設計壓力：2.5MPa

　　2、工作溫度：-18.4～+33.1 設計溫度：-40～+100

　　3、輸送介質：液氨

　　4、接管法蘭標準：HG20594-97 液相：PN2.5 DN50;氣相：PN2.5 DN50

　　5、接車形式：快裝接頭

液氨鶴管的技術規定

　　1.安全閥一般每年至少校驗一次。對于彈簧直接截荷式安全閥，當滿足本條所規定的條件時，經過使用單位技術負責人批準可以適當延長校驗周期。

　　2.安全閥的整定壓力一般不大于該液氨鶴管的設計壓力。設計圖樣或者銘牌上標注有最高允許工作壓力的，也可以采用最高允許工作壓力確定安全閥的整定壓力。

　　3.壓力表的校驗和維護應當符合國家計量部門的有關規定，壓力表安裝前應當進行校驗，在刻度盤上應當劃出指示工作壓力的紅線，注明下次校驗日期。壓力表校驗后應當加鉛封。

　　4.選用的壓力表，應當與液氨鶴管內的介質相適應。

　　5.設計壓力小于1.6MPa液氨鶴管使用的壓力表的精度不得低于2.5級，設計壓力大于或者等于1.6MPa液氨鶴管使用的壓力表的精度不得低于1.6級。

　　6.壓力表盤刻度極限值應當為最大允許工作壓力的1.5～3.0倍，表盤直徑不得小于100mm。

　　7.液位計應當安裝在便于觀察的位置，否則應當增加其他輔助設施。大型液氨鶴管還應當有集中控制的設施和警報裝置。液位計上最高和最低安全液位，應當作出明顯的標志。

　　8.企業應按照《固定式液氨鶴管安全技術監察規程》開展隱患排查。

液氨裝卸車鶴管的設計要求

　　1、液氨鶴管的設計壓力一般不小于安全閥的整定壓力。

　　2、選用的壓力表，應當與液氨鶴管內的介質相適應。

　　3、設計壓力小于1.6MPa液氨鶴管使用的壓力表的精度不得低于2.5級，設計壓力大于或者等于1.6MPa液氨鶴管使用的壓力表的精度不得低于1.6級。壓力表盤刻度極限值應當為最大允許工作壓力的1.5～3.0倍，表盤直徑不得小于100mm。

　　4、液位計應當安裝在便于觀察的位置，否則應當增加其他輔助設施。大型液氨鶴管還應當有集中控制的設施和警報裝置。液位計上最高和最低安全液位，應當作出明顯的標志。

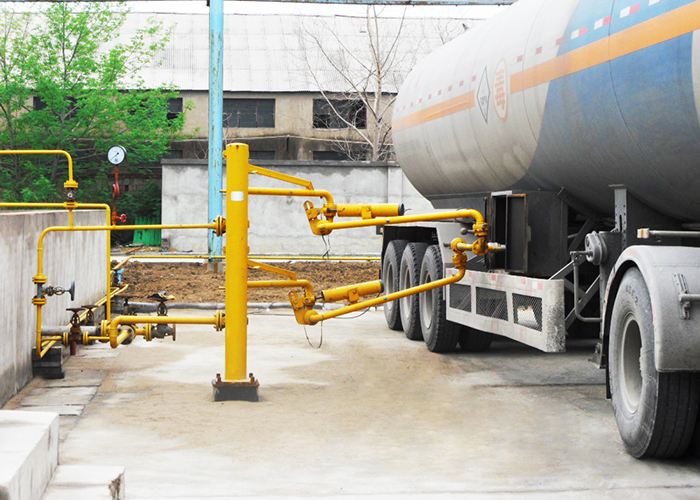

液氨裝卸車鶴管安全操作流程

　　液氨卸車安全操作規程中的準備流程:

　　1.卸液氨前，操作人員必須檢查液氨罐的安全設施及應急器材的配置及狀態，并做好過程記錄。

　　2.裝卸管理人員必須掌握液氨的理化特性，熟悉操作中存在的危害因素以及可能發生的危險情況，熟練掌握預防措施和處理方法，并經考核合格，方可作業。

　　3.在卸液氨前，要認真檢查管道各閥門開關狀態是否符合要求，接地線、跨接線是否完好可靠，并連接接地線，靜止10—20分鐘充分導除靜電后方可進行卸車。

　　4.卸車時操作人員必須穿戴勞保和防護用品，按操作規程正確操作，嚴禁違章作業，確保卸車現場安全。

　　5.槽車應按指定位置停放，用手閘制動并熄滅引擎。坡道停車，車輪應加高度≥150mm固定板或掩木掩好。

　　6.卸車期間車輛必須熄火，嚴禁調整汽車的油、電、線路及維修。車輛駕駛員及監督卸車人員不得離開現場，其他車輛不得靠近。

　　7.凡遇到有下列情況時，槽車必須立即停止裝卸作業，并妥善處理：雷雨天氣、附近發生火災、液氨泄漏、液氨壓力異常、夜間嚴禁卸車。

　　8.儲存設備、電器設施裝卸方式必須符合國家標準、規范的要求，在防火、防爆、防水、防靜電、防重壓、防摔拖等方面采取可靠的安全措施。

　　9.卸液氨完畢后全面檢查各閥門、儀表、確認無異常，連接管道已斷開并處理完畢后方可指揮液氨槽車離開。

　　10.?連接靜電接地，按規定備好消防器材，將槽車靜置15分鐘，看好槽車液位后準備接卸。

　　液氨卸車安全操作規程中的驗收流程:

　　卸氨員會同槽車押運員共同核對槽車交運單的數量，液位是否相符，檢查鶴管(流體裝卸臂)生產廠家液氨質量報告單是否合格

　　液氨卸車安全操作規程中的卸車流程:

　　1.通過液位計確認卸氨儲罐的容量防止超裝。

　　2.按卸車要求將槽車液相、氣相與卸車鶴壁液相管、氣相管對接。

　　3.押運員開啟槽車手搖油泵將槽車油壓閥打開，然后打開手動閥，檢查與鶴壁連接處是否緊密無泄漏。

　　4.待槽車一切正常后，依次打開卸車液相管道上的緊急切斷閥、卸氨罐上的根部閥、液氨泵出口閥，液氨在槽車對卸氨罐的壓差下，自然流入卸氨儲罐，此時卸氨員應及時檢查槽車、儲罐的液位和壓力情況，發現問題及時處理。

　　5.經過一段時間，卸氨儲罐與槽車壓力逐漸平衡后，依次開啟槽車氣象閥、卸車鶴壁氣相閥、卸氨儲罐根部氣相閥，使槽車與卸氨儲罐之間通過卸車液相管和氣相管形成一個閉合回路，開啟液氨卸車泵，直至卸氨完成。

　　6.卸氨泵運行過程中，要注意各連接點密封情況和是否有異常噪音和振動，發現異常，及時停泵。

　　7.液氨卸完后，先停液氨泵，依次關閉槽車液相閥、卸車鶴壁液相閥、卸氨罐根部閥，卸氨罐氣相根部閥、卸車鶴壁氣相閥、槽車氣相閥，關閉緊急切斷閥。槽車押運員關閉油壓閥，手動球閥，打開泄壓閥泄壓后，斷開卸車鶴壁與槽車的連接，收好靜電導線，引導槽車離站。

　　液氨卸車安全操作規程中的卸車后流程，卸車后工作：

　　1.待液氨儲罐液位靜止平穩后，讀出數量做好記錄。

　　2.整理現場，將消防器材和消防用品放回原位。
