裝船鶴管的組成結構
該信息來自：www.xinxingdianlan.com 作者：湖北弘儀 發表時間：2021-12-09 14:48:10 瀏覽量：2777
[導讀]：本文是湖北弘儀小編于2021-12-09 14:48:10發布的關于裝船鶴管的資訊，其主要內容為：裝船鶴管，也叫輸油臂，是用于碼頭油品裝卸的專用設備。碼頭的油品裝卸設備主要包括油泵、輸油導管、工藝管線及附件。國內裝卸油導管有橡膠軟管和輸油臂兩種。目前大中型油品裝卸碼頭均采用裝船鶴管來進行油品裝卸作業，它可以克服橡膠軟管存在的裝卸效率低、壽命短、易泄漏和接管時勞動強度大等缺點。
裝船鶴管，也叫輸油臂，是用于碼頭油品裝卸的專用設備。碼頭的油品裝卸設備主要包括油泵、輸油導管、工藝管線及附件。國內裝卸油導管有橡膠軟管和輸油臂兩種。目前大中型油品裝卸碼頭均采用裝船鶴管來進行油品裝卸作業，它可以克服橡膠軟管存在的裝卸效率低、壽命短、易泄漏和接管時勞動強度大等缺點。
裝船鶴管是油品碼頭與油輪的管道系統間的連接設備，用于輸送液體和氣體石油產品，口徑在DN100~DN600，設計溫度范圍為-196~250℃。根據輸送介質種類和溫度的不同，材質可以是碳鋼、不銹鋼或PTFE材料。根據口徑、負載的不同，可采用手動操作或電液控制。在介質輸送過程中，船舶可在正常范圍內漂移，裝船鶴管的管路可以與船舶隨動。還裝有范圍監測系統，在船舶接合管漂移出正常工作范圍時，提供聲光報警;還可以配置雙球閥緊急脫離接頭，當錨鏈拉斷，船舶從泊位漂移出去、失火、超載、突然發生暴風雨天氣等危險情況時，裝船鶴管與油輪能迅速脫離;裝卸液化石油氣或需要油氣回收的裝船鶴管還裝有油氣回輸管;另外還可配備伴熱設施。
一般情況下，裝船鶴管的允許工作壓力為1MPa，對于LPG鶴管，最大壓力可達2.0~2.5MPa。
裝船鶴管的組成結構：

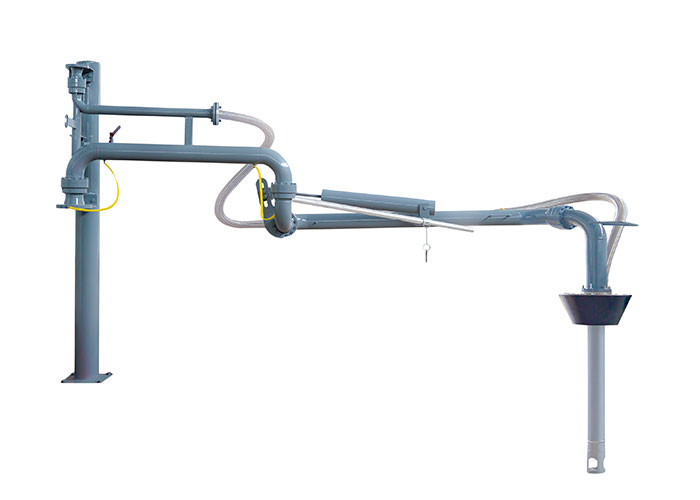

裝船鶴管主要由立柱、內臂、外臂、三維旋轉接頭、內外臂配重等部分組成，其中在立柱和內臂間，內臂和外臂間，外臂和三維旋轉接頭間采用軸承旋轉接頭相連，使兩連接件間能相對轉動，從而實現與船舶的對接
真空破壞器安裝在三維旋轉接頭或上部旋轉接頭附件，它是由閥盤、閥體、彈簧等構成的一個單向閥。當輸油臂輸送介質停止時，殘留在三維旋轉接頭和外臂內的液態介質通過重力向下流動，臂內形成真空，真空破壞器在大氣壓的作用下打開，殘留液體向下流進船中，臂管內外壓力平衡后，在彈簧力的作用下閥盤回到原位自動關閉。
輸油臂的驅動方式分手動和液壓驅動兩種，配重形式有雙平衡式或旋轉平衡式，使輸油臂在未與油輪對接時，內外臂在所有位置上均處于平衡狀態。
用戶 · 評價
-
湖北弘儀來自黃浦區的客戶反饋
設備用起來很方便，沒怎么出過什么問題，挺好用的
-
湖北弘儀來自黑河市的客戶反饋
服務好!設備不但好用，還漂亮，超值!總體還不錯!
-
湖北弘儀來自鞍山市的客戶反饋
液化氣鶴管的外觀漂亮，質量也可以，我是在經銷商那里買的，沒有直接從廠家采購便宜，早知道就能省點錢了。。
-
湖北弘儀來自榮昌縣的客戶反饋
取得國家級工業產品生產許可證，榮獲湖北省專精特新企業稱號
-
湖北弘儀來自廣西省欽州市的客戶反饋
安全使用鹽酸鶴管的小細節，需要我們慢慢摸索和總結的。
-
湖北弘儀來自海南省東方市的客戶反饋
剛開始我也什么都不知道，不知道可以先咨詢業務人員嘍，他們會幫我們解決這些問題的，還是免費的哈哈。
-
湖北弘儀來自四川省巴中市的客戶反饋
鹽酸鶴管質量過關，售后及時，贊一個。
-
湖北弘儀來自云南省思茅市的客戶反饋
不斷加快技術創新，注重環保節能產品的研發，這個企業有靈魂。
相關 · 問答
-
問題：鶴管取代充裝軟管為什么是趨勢
答案：鶴管越來越多人購買，取代充裝軟管已經是不可當?shù)内厔?shì)了，相對于充裝軟管具有一些優勢，這些優勢使得它在特定的場景中能夠取代充裝軟管：安全性： 鶴管通常由堅固的金屬材料制成，具有較高的耐壓性和耐磨性，可以承受更大的壓力和負荷。這使得鶴管在裝卸液體或氣體時更為安全可靠，不易發生泄漏或爆裂等事故。
-
問題：火車鶴管和汽車鶴管有什么區別嗎
答案：相信看過前幾篇火車鶴管的文章（拓展閱讀：自動對位火車裝車鶴管的動力有幾種方式）火車鶴管和汽車鶴管是用于貨物裝卸的兩種不同類型的設備，它們?cè)谠O(shè)計和用途上有一些區別。首先，火車鶴管通常比汽車鶴管更大，因?yàn)榛疖囃ǔ＿\(yùn)輸?shù)呢浳锪扛??；疖圍Q管通常具有更長的臂長和更高的承載能力，以應對火車車廂的高
-
問題：石油化工行業為什么鶴管用的很頻繁
答案：相信很多小伙伴看了這么多鶴管的文章后會有疑問，什么鶴管主要用于石油化工，實際上用于化肥、電力等行業中的油、水、氣等介質的裝卸也非常多，其使用范圍非常廣泛。舉個例子，在油庫中可以將油罐車上的油料通過鶴管輸送到儲油罐中。它具備伸縮移動的能力，能夠有效的輸送包括油、水和各類化學品在內的液體
-
問題：低溫鶴管lng是什么，未來發展趨勢是？
答案：相信很多家庭都能享受天然氣的便捷吧，那你知道他們是怎么運輸?shù)膯?，這種易燃?xì)怏w必然用特殊的工藝，今天跟大家講解一下。低溫鶴管lng是指采用特殊的氣體儲運工藝，將液態天然氣lng在極低溫度下（通常在零下160攝氏度至零下180攝氏度）通過鶴管輸送，這種技術是可大大縮短輸送距離，降低成本。低溫鶴管
-
問題：自動對位火車裝車鶴管的自動對位控制方法
答案：自動對位火車裝車鶴管的自動對位控制方法主要有紅外探頭法及圖像識別法。紅外探頭法 鶴管處的激光紅外線探頭隨鶴管移動自鶴管向罐車掃描，當激光射入罐車口內部的一瞬間，檢測到鶴管中心已對準罐口邊緣，再通過程序讓鶴管直線運行到罐口半徑的行程即可準確對位，該種對位方法鶴管誤差較小。圖像識
-
問題：什么是懸臂式全自動對位鶴管，優勢是什么
答案：相信很多小伙伴已經看到了我們的首頁的全自動鶴管了吧，小編也才剛講了一篇（拓展閱讀：自動對位火車裝車鶴管的選型）沒看過的可以翻閱看看，《根據液體裝卸臂工程技術要求》HG/T21608—2012的要求火車密閉裝車鶴管的裝卸臂一般為陸用AL系列火車頂裝自動雙管密閉式，典型的為AL1412型頂部組合式插入裝卸臂，包含支架、旋
-
問題：液化天然氣（LNG）鶴管的選型需要考慮哪些
答案：在日常的和客戶打交道過程中，我們發現問選型的人特別多，尤其是lng鶴管，其實液化天然氣（LNG）鶴管的選型通常需要考慮以下幾個關鍵因素： 流量需求：首先需要確定系統的設計流量需求，包括預計輸送的LNG量以及所需的輸送速度。根據實際需求確定鶴管的直徑和容量。壓力等級：考慮系
-
問題：全自動鶴管的特點，為什么大家都在用
答案：小編有一陣子沒寫全自動對位鶴管了，很多人都知道上裝鶴管和下裝鶴管以及低溫鶴管，但是全自動鶴管卻很少有人知道，但是趨勢就是大點的老板都在用，所謂自動對位鶴管是指利用自動化技術和控制系統，實現鶴管在使用過程中的自動對準和調整。這種技術可以提高鶴管系統的操作效率、減少人工干預、降低操作風險，并確保鶴管
